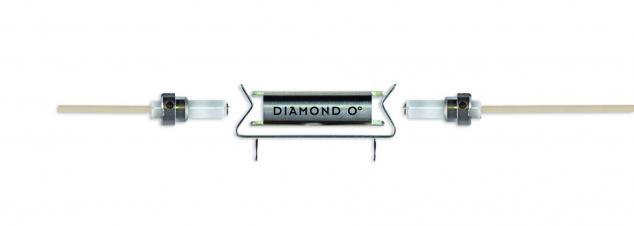

Micro AVIM DIAMOND
Connecteur optique compact pour PCB
Points forts
➢ Compact, petit et léger
➢ Faibles pertes grâce à l’alignement actif du cœur (A.C.A.) de Diamond
➢ Perte de retour élevée grâce à la technique de polissage Diamond et à l’A.C.A.
➢ Système de cliquet miniaturisé de type MIL avec haute résistance aux vibrations et aux chocs
➢ Matériau entièrement en titane – ZrO₂ pour un très faible désaccord du coefficient de dilatation thermique (CTE)
Description du produit
Dans le but de garantir les meilleures performances techniques et de fournir une solution optimale de haute densité, DIAMOND a développé le connecteur Diamond Micro AVIM™ basé sur le connecteur DMI, mais avec des composants en titane. Le connecteur Micro AVIM™ est identique au Mini AVIM™ en termes de d’assemblage de férule, mais utilise un mécanisme de verrouillage diffèrent.
Grace à son encombrement minimal, ce système est la solution idéale pour les applications sur circuits imprimés (PCB) autant que pour une interface de haute qualité antre composants actifs et passifs dans les installations de fibres optiques. En tant que tel, il a été utilisé pour remplacer les épissures dans certaines applications, améliorant ainsi la modularité avec un impact budgétaire moindre.
Les connecteurs Micro AVIM™ sont basés sur une férule standard de ø2.5 mm et sont conçues pour fonctionner avec les fibres Mono et Multimodes, polissages 0° PC autant que 8° APC.
